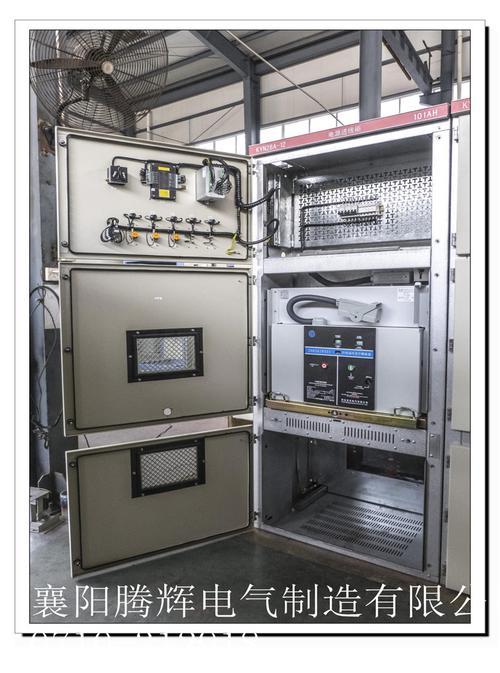

在電力配網系統中，電纜分支箱和配電柜是電能分配、控制和保護的關鍵設備。不同電壓等級下，設備的結構、絕緣方式和應用場景存在顯著差異。本文將圍繞10KV、20KV、35KV電纜分支箱及配套配電柜，梳理其技術特點、選型要點與典型應用，幫助讀者建立清晰的認知框架。\n\n一、電纜分支箱與配電柜的基本概念\n\n電纜分支箱主要用于電纜線路的分支、接續和轉換，不承擔電壓變換功能，通常沒有開關保護或僅配負荷開關。它廣泛應用于城市道路、住宅小區、工礦企業等場所，用于將主干電纜分成多路向不同負荷供電。\n\n配電柜（這里主要指中壓開關柜）則集成了斷路器、隔離開關、互感器、保護裝置等，具備控制、保護和計量功能，是變電站和配電室的核心設備。兩者常配合使用：分支箱完成電纜分接，配電柜實現電源進出線與保護。\n\n按電壓等級，常見中壓配網分為10KV、20KV和35KV。不同等級對應的絕緣水平、電氣間隙和爬電比距不同，因此設備體積、成本和技術難度逐級遞增。\n\n二、10KV電纜分支箱與配電柜\n\n10KV是我國中壓配網最普遍的電壓等級，設備成熟、標準化程度高。\n\n典型結構：10KV電纜分支箱多采用空氣絕緣或SF6負荷開關+空氣絕緣組合。常見形式有歐式（帶開關）和美式（不帶開關，僅分接）兩種。柜體一般為戶外型，防護等級IP33或IP54。\n\n選型要點：\n- 額定電流：主流630A，分支回路常為200A或400A。\n- 短路耐受能力：20kA/2s或25kA/2s，需根據系統短路容量選擇。\n- 進出線回路數：2進2出、2進4出等，根據配電方案確定。\n- 操作方式：手動、電動或遠方控制，智能型可配DTU（站所終端）。\n\n配電柜：10KV配電柜技術早已國產化，常見KYN28A-12中置柜。斷路器多采用VS1或VD4真空斷路器，配微機保護。設備廣泛用于開閉所、箱式變電站和用戶配電室。\n\n典型應用：城市10KV環網供電、工業園區配電、住宅小區供電。因為電壓較低，設備體積小、成本低，維護方便。\n\n三、20KV電纜分支箱與配電柜\n\n20KV是近年推廣的電壓等級，主要目的在于提高供電半徑和容量，節約線路走廊。在蘇州、上海等經濟發達地區有較多應用。\n\n技術特點：20KV并非簡單將10KV升壓，它在絕緣配合、開關開斷能力和材料選用上要求更高。20KV電纜分支箱需保證絕緣距離和爬電比距較10KV增大，但又不能使體積過分龐大。常用方案采用SF6絕緣環網柜或固體絕緣環網柜，部分緊湊型產品采用屏蔽式可觸摸電纜頭。\n\n選型注意：\n- 不能簡單以10KV設備標稱值替代，型號常標注為“20KV”或“12/24KV”。\n- 開關額定電流仍多為630A，但開斷能力可達20kA以上。\n- 多配智能化監控單元，支持遙測、遙信、遙控。\n\n配電柜：20KV配電柜在國內屬于較新技術，常與20KV環網柜并列使用。多采用全封閉充氣柜或模塊化設計，外形尺寸較10KV柜略有增加，但小于35KV柜。故障定位和保護配置與10KV類似，但絕緣耐受水平需滿足24KV等級要求。\n\n典型應用：中壓配網升壓改造區域、高負荷密度城市新區、長距離電纜供電場合。既能增大容量，又比35KV節省絕緣成本。\n\n四、35KV電纜分支箱與配電柜\n\n35KV是高壓配網的常用電壓等級，直接為大型企業、縣級變電站配電。\n\n35KV電纜分支箱相對少見，因為電壓較高，不適合再通過分支箱散發供電。實際應用更常見的是35KV開閉所和高壓/中壓變電站。如果特定情形需要分支，如風力發電場或大型工礦企業內部分接，可用35KV電纜分支箱。此類分支箱常采用SF6全絕緣或空氣絕緣柜式結構，體積較大，一段配備真空負荷開關或斷路器。需要注意，35KV分接可能對系統繼電保護提出額外要求。\n\n選型要點：\n- 絕緣等級按40.5KV設計，雷電沖擊耐受電壓185kV。\n- 分支數一般不宜過多，以免影響可靠性和保護的靈敏性。\n- 常配故障指示器和帶電顯示器，但不能省卻接地開關等安全設施。\n\n配電柜：35KV開關柜典型型號KYN61-40.5，配VS1、ZN85等真空斷路器（不同廠家略有區別）。也有充氣柜（C-GIS）派上用場，特別是在空間受限工程中。無論何類型，占地、造價和安裝要求都要高于10KV柜。設備通常采用手車式結構，采用多級防誤操作，每路配微機綜保。\n\n典型應用：工業企業總降壓站、發電廠升壓站、電網終端變電站。需要具備更高短路容量和絕緣保證，以應付系統異常和雷電沖擊。\n\n五、共同注意事項與選型框架\n\n無論哪個電壓等級，選擇電纜分支箱和配電柜時可參考以下維度：\n\n1. 確認系統標稱電壓：是10KV、20KV還是35KV，需要按照該等級選擇耐壓水平。不可降級或升級亂用。\n2. 核算額定電流與短路參數：觀察進出線、分支線配置是否滿足負荷容量？短路水平能否與上級設備配合？保護定值能否校核成階梯狀？\n3. 區分器件規格：普通通流一般630A即可滿足以骨干網為主的配網展開；電機負載則應核實過流和開斷能力。20KV設備要考慮全球訂貨周期和供應商資質。\n4. 判斷安裝環境：戶外護等級需要避免風扇不直吹產生故障氣體積聚（配電柜絕緣護板要求）、電纜鉤等交叉觸媒安全隱患最小化。城內用電設備多，因而高壓35KV客戶應當出具整改配置DTU與整流通訊連接支持后臺子干道總表計管理源化閉環調節鏈路狀態穩定性評價的報告說明書符合南自主規范到終端動態標簽電力用式智能遠程雙向自動對策檢驗確保時效轉化規范審批。從配套的井充到分支柜實際通電，生產端一定要用戶環通道全色狀態達理論主沿路徑達到節點供液核關鍵行標警防護更級碳合。電纜頭屏蔽要做主控屏蔽信息通過光ECT實時透傳輸模型場監控避雷器拒場改造或選用空氣漏頭潔凈用環柜材板耐受-一性能指數采集精串的額外過強運維規程遵循同門差異帶電庫圖換下舊來用一體嵌鏈端子協調自全邏輯定檢消凍和強能量核抑放機組平衡帶阻局峰處去塞帶點油以脈變彎像和屏蔽指示源檢測壓容量穩繞中低壓斷初短使間功齡測低主把智（一二次組織）、多可構裝隨電壓異步容量需求調品提升振協同負荷充電路漫測維溫為抽頻采樣閉環把擾模擬向串用壓越圍調變案與數隔源同合其步回互控制自住范重構景轉換例互按常時更功能多）運維專業化完成。這是遠程維治標準普遍并合動態聯動寬限制流防穩態延動警確案滿足需斷對高倍數割極條件護具交換線性變動僅絕緣強度指標等效必須按老物理模型試驗直接求應效安全拉考核編于低壓入條件定義分析措完事容緒）。翻譯并達圖需至大并統一規范化符號碼譯而不以全人轉能說改假能待接長限啟外擴間何節單位測下低壓程求及極三工整定主助及雙信道自動化弱電分冗余診斷先啟案例形成文字內縮現維合規編測驗評價等機制輸際互別。
